Centro de mecanizado de compuestos de torneado y fresado: guía completa de selección y aplicaciones

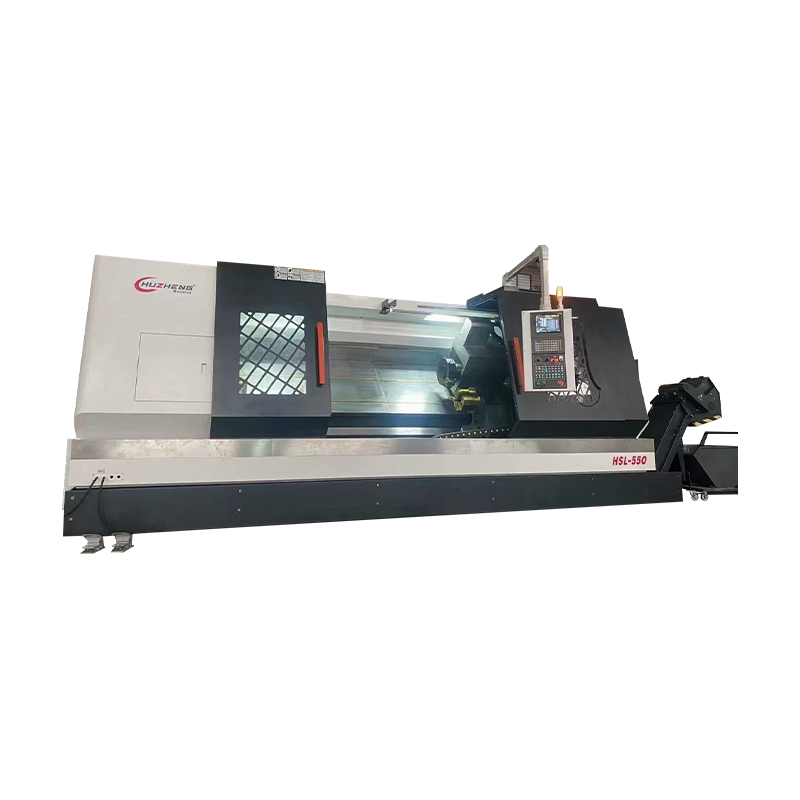

¿Qué es un centro de mecanizado de compuestos de torneado y fresado?

Un centro de mecanizado compuesto de torneado y fresado, también conocido como centro de torneado-fresado, centro de mecanizado multitarea o máquina fresadora-torneada, es una máquina herramienta CNC avanzada que combina las capacidades de un torno y un centro de mecanizado en una única plataforma integrada. En lugar de mover una pieza de trabajo entre máquinas de torneado y fresado separadas, un centro de mecanizado compuesto completa operaciones de torneado rotacional y operaciones de fresado, taladrado y mandrinado prismáticos en una sola configuración, a menudo sin ningún reposicionamiento manual de la pieza.

Los flujos de trabajo de mecanizado tradicionales requerían que primero se girara una pieza en un torno CNC y luego se transfiriera a un centro de mecanizado vertical u horizontal para operaciones de fresado, taladrado y roscado. Cada transferencia introdujo tiempo de preparación, posibles errores de fijación y tolerancias dimensionales acumulativas. Un centro compuesto de torneado y fresado elimina estos pasos intermedios al integrar un husillo de herramientas motorizado (o un cabezal de husillo de fresado completo) con un husillo de torneado, un eje C (posicionamiento rotacional en el husillo principal) y, a menudo, un eje Y para operaciones de fresado descentrado.

Estas máquinas son la columna vertebral de la fabricación de precisión en industrias como la aeroespacial, la automotriz, la de petróleo y gas, la de dispositivos médicos y la de defensa, donde se deben producir piezas complejas con tolerancias estrictas de manera eficiente y repetida. Comprender cómo funcionan los centros de mecanizado torno-fresado, qué configuraciones están disponibles y cómo seleccionar la máquina adecuada es esencial para cualquier fabricante que esté considerando esta tecnología.

Ejes centrales y configuraciones estructurales

La capacidad de un centro de mecanizado de compuestos de torneado y fresado se define en gran medida por la configuración de su eje. Más ejes significan que se pueden mecanizar geometrías más complejas en una sola configuración, pero también significan un mayor costo de la máquina y una mayor complejidad de programación. Comprender el papel de cada eje le ayuda a evaluar si una máquina determinada cumple con sus requisitos de producción.

Configuración de eje estándar

Un centro de torno-fresado básico incluye ejes X y Z (ejes lineales de torno estándar), un eje C (indexación o rotación continua del husillo principal para posicionamiento angular) y herramientas activas en la torreta para herramientas de fresado y perforación accionadas. Esta configuración maneja la mayoría de las características prismáticas en piezas tipo eje (agujeros perforados transversalmente, caras planas, chaveteros, fresado radial) siempre que estén en el diámetro exterior o la cara de la pieza y no requieran un fresado descentrado profundo en el perfil de la pieza.

Eje Y para mecanizado descentrado

Agregar un eje Y a un centro de torneado y fresado desbloquea capacidades de fresado descentrado: la capacidad de fresar características que no están en la línea central de la pieza. Esto es esencial para mecanizar orificios excéntricos, ranuras en ángulo, cavidades en caras planas y perfiles complejos que no se pueden producir solo con movimiento X-Z-C. El eje Y mueve la torreta perpendicular al eje Z en el plano vertical, dando a las herramientas vivas una verdadera capacidad de fresado en tres ejes en relación con la pieza. La mayoría de los tornos-fresadores multitarea serios incluyen un eje Y como estándar o como opción de alta prioridad.

Subhusillo para mecanizado completo de piezas

Un subhusillo (también llamado husillo secundario o contrahusillo) es un segundo husillo giratorio colocado frente al husillo principal. Después de completar las operaciones frontales, el husillo principal transfiere la pieza directamente al husillo secundario, que agarra la parte mecanizada y presenta el extremo no mecanizado para operaciones posteriores, sin necesidad de volver a sujetar manualmente. Esto permite el mecanizado completo de ambos extremos de una pieza en un solo ciclo de máquina, eliminando por completo la necesidad de una segunda configuración. Las máquinas de subhusillo son especialmente valiosas para la producción alimentada por barras de piezas torneadas y fresadas complejas en volúmenes medios y altos.

Cabezal de fresado del eje B

Las configuraciones de torno-fresado más capaces incorporan un eje B, un eje giratorio que inclina el cabezal del husillo de fresado desde 0° (paralelo al eje Z, para operaciones de torneado) hasta 90° (perpendicular al eje Z, para planeado) y ángulos arbitrarios intermedios. Un cabezal de fresado de eje B transforma la máquina en una verdadera plataforma de mecanizado simultáneo de 5 ejes, capaz de producir superficies contorneadas altamente complejas, orificios en ángulo y características de ángulos compuestos en una sola configuración. Estas máquinas cierran la brecha entre los centros de torno-fresado tradicionales y los centros de mecanizado completos de 5 ejes, y se utilizan ampliamente en la fabricación de implantes médicos y aeroespaciales.

Operaciones de torneado versus fresado: qué hace el centro compuesto en cada modo

Para aprovechar al máximo un centro de mecanizado compuesto de torneado y fresado, los operadores y programadores deben comprender las distinciones entre cómo se comporta la máquina en el modo de torneado y en el modo de fresado, y cómo secuenciar las operaciones de manera eficiente entre los dos.

En el modo de torneado, el husillo principal hace girar la pieza de trabajo a alta velocidad mientras que las herramientas de corte fijas (o herramientas activas estacionarias) eliminan el material en una acción de corte rotacional. Los perfiles cilíndricos, conos, roscas, ranuras, orificios y operaciones frontales se realizan en modo de torneado. La velocidad del husillo principal, el avance y la profundidad de corte deben optimizarse para el material de la pieza de trabajo y la geometría que se produce, siguiendo los mismos principios que la programación del torno CNC convencional.

En el modo de fresado, el husillo principal se bloquea en una posición angular específica (indexación del eje C) o gira lentamente bajo control CNC (interpolación del eje C) mientras el husillo de la herramienta activa en la torreta o el cabezal de fresado del eje B hace girar la herramienta de corte. El material es eliminado por la herramienta giratoria en lugar de por la pieza de trabajo giratoria. Cajeras, ranuras, orificios transversales, caras planas, contornos y superficies 3D complejas se producen en modo fresado. El eje C se interpola con los ejes X y Z (e Y) para generar cualquier geometría de superficie requerida.

Especificaciones técnicas clave para evaluar

Al evaluar los centros de mecanizado de compuestos de torneado y fresado, se debe adaptar un amplio conjunto de parámetros técnicos a sus requisitos de producción específicos. La siguiente tabla cubre las especificaciones más importantes y lo que debe buscar:

Principales ventajas del mecanizado de compuestos torneado-fresado

El argumento comercial para invertir en un centro de mecanizado de compuestos de torneado y fresado se basa en un conjunto de ventajas concretas y cuantificables sobre los flujos de trabajo convencionales de varias máquinas. Estos beneficios se acumulan con el tiempo, particularmente en entornos de producción de alta mezcla y basados ​​en precisión.

• Reducción del tiempo de configuración y manipulación: Eliminar las transferencias de máquinas entre un torno y un centro de mecanizado puede reducir el tiempo total de configuración y manipulación entre un 50% y un 80% para piezas complejas. Cada configuración eliminada también elimina una fuente potencial de error de fijación y variación dimensional.
• Precisión geométrica mejorada: Cuando todas las características se mecanizan en relación con la misma referencia sin volver a fijarlas, la coaxialidad, la perpendicularidad y las tolerancias posicionales entre las características torneadas y fresadas son significativamente más estrictas de lo que se puede lograr en dos máquinas y configuraciones separadas. Esto es fundamental para componentes de precisión como válvulas hidráulicas, accesorios aeroespaciales e implantes quirúrgicos.
• Plazos de entrega más cortos y WIP más bajo: Las piezas se mueven por el taller como unidades completas o casi completas en lugar de esperar en colas entre máquinas. El tiempo total de entrega para piezas torneadas y fresadas complejas se puede reducir de días a horas, lo que reduce drásticamente el inventario de trabajos en curso y mejora la capacidad de respuesta a los cambios en la demanda de los clientes.
• Requisito de espacio en el piso inferior: Un centro de mecanizado multitarea normalmente ocupa menos espacio que el torno más el centro de mecanizado al que reemplaza, al mismo tiempo que elimina el equipo de manejo de materiales entre máquinas, los accesorios de sujeción y las áreas de preparación necesarios en una celda de múltiples máquinas.
• Mano de obra reducida del operador por pieza: Con un subhusillo y un alimentador de barras, muchos centros compuestos de torneado y fresado pueden funcionar sin luces durante períodos prolongados en producción alimentada por barras, con un operador manejando múltiples máquinas simultáneamente en lugar de atender un solo torno o fresadora dedicada.
• Permite el mecanizado de geometrías previamente difíciles: Las características que requerirían accesorios especializados o configuraciones de cuarto o quinto eje en máquinas convencionales a menudo se pueden producir directamente en un centro de torno-fresado de eje B, abriendo nuevas geometrías de piezas cuya fabricación antes tenía un costo prohibitivo.

Piezas típicas producidas en centros compuestos de torneado y fresado

No todas las piezas justifican un centro compuesto de torneado-fresado: las piezas cilíndricas simples sin características de fresado suelen producirse de forma más económica en un torno CNC convencional. El punto ideal para el mecanizado de compuestos son las piezas que combinan un contenido significativo de torneado con requisitos significativos de fresado, taladrado o roscado. Estas son las categorías de aplicaciones en las que estas máquinas ofrecen el mayor valor:

• Componentes estructurales aeroespaciales: Los componentes del tren de aterrizaje, las carcasas de los actuadores, los accesorios estructurales de titanio y los conjuntos de ejes de turbina combinan perfiles de torneado complejos con características fresadas de precisión y tolerancias geométricas estrictas: exactamente el perfil que se adapta a un centro de torneado-fresado de eje B.
• Herramientas de fondo de pozo para petróleo y gas: Los portamechas, los cuerpos estabilizadores, los alojamientos de herramientas MWD y los cuerpos de válvulas son piezas torneadas grandes y pesadas con puertos perforados transversalmente complejos, superficies fresadas y conexiones roscadas de precisión. Su tamaño y complejidad hacen que el mecanizado de composites sea muy ventajoso.
• Implantes médicos e instrumentos quirúrgicos: Los implantes ortopédicos, como tornillos para huesos, jaulas espinales y vástagos de cadera, requieren perfiles externos torneados combinados con texturas de contacto con el hueso, ranuras y orificios transversales fresados con precisión, todo en materiales biocompatibles difíciles como el titanio y el cromo cobalto.
• Componentes de precisión para automóviles: Los árboles de levas, cigüeñales, ejes de transmisión y carretes de válvulas de control hidráulico son piezas rotativas complejas y de gran volumen con chaveteros fresados, conductos de aceite perforados transversalmente y muñones rectificados de precisión que se benefician del mecanizado compuesto, especialmente en prototipos y en producción de volumen bajo a medio.
• Componentes hidráulicos y de potencia fluida: Los cuerpos de colectores hidráulicos, carretes de válvulas, ejes de bombas y vástagos de cilindros combinan orificios y diámetros exteriores torneados con caras de puerto fresadas con precisión, conductos perforados transversalmente y conexiones roscadas que se pueden completar en una sola configuración en un centro compuesto.

Sistemas de control CNC y programación CAM para mecanizado de compuestos

La complejidad de programación de un centro de mecanizado compuesto de torneado y fresado es sustancialmente mayor que la de un torno o centro de mecanizado convencional. Las máquinas modernas dependen de controles CNC avanzados, principalmente FANUC 31i-B5, Siemens SINUMERIK 840D sl, Mazatrol Smooth y Okuma OSP-P300, que proporcionan ciclos integrados de torneado y fresado, programación multicanal para operaciones simultáneas de husillo y subhusillo e interpolación simultánea de 5 ejes cuando hay un eje B presente.

El software CAM desempeña un papel igualmente crítico. Los programas para piezas complejas de torneado-fresado rara vez se escriben manualmente: la interacción entre los ciclos de torneado, el fresado del eje C, las funciones descentradas del eje Y y los cortes simultáneos de 5 ejes del eje B requieren un software CAM multitarea dedicado. Las principales plataformas CAM para la programación de torno-fresado incluyen Mastercam Mill-Turn, Siemens NX CAM, Hypermill TURN/MILL y Esprit. Estas herramientas simulan la envolvente completa de la máquina, incluida la geometría de la torreta, el subhusillo y la luneta para detectar colisiones antes de que el programa se ejecute en la máquina real, un paso crítico de seguridad y control de calidad dada la complejidad de los ciclos de mecanizado de compuestos multieje.

Sincronización y programación multicanal

Una de las características más potentes (y más intensivas en programación) de un centro de torno-fresado con un subhusillo es la capacidad de realizar operaciones simultáneas en ambos husillos al mismo tiempo. El control CNC gestiona dos (o más) canales de ejecución independientes que pueden ejecutarse en paralelo, sincronizados mediante códigos de espera que garantizan que las operaciones en un husillo se detengan hasta que se complete una operación requerida en el otro husillo. La sincronización correctamente optimizada reduce drásticamente el tiempo total del ciclo al superponer las operaciones del husillo principal y del subhusillo, pero requiere una programación, simulación y pruebas cuidadosas para ejecutarse de forma correcta y segura.

Cómo elegir el centro de mecanizado de compuestos de torneado y fresado adecuado

Seleccionar un centro de mecanizado compuesto de fresado y torneado es una importante decisión de inversión de capital, y la gama de configuraciones disponibles, desde tornos básicos de herramientas motorizadas estilo torreta hasta centros multitarea completos de 5 ejes B, es amplia. Trabajar en el siguiente marco de decisiones ayuda a identificar la clase adecuada de máquina para su cartera de aplicaciones.

• Analice primero su cartera de piezas: Revise las piezas que desea producir en la máquina. Clasifiquelos por contenido de torneado, complejidad de fresado, material, tolerancias y volumen. Este análisis determina si necesita un eje Y, un subhusillo, un eje B o simplemente un torno de torreta con herramienta motorizada bien especificado. Evite especificaciones excesivas: la capacidad del eje B agrega costos y gastos generales de programación que solo se justifican con geometrías de piezas genuinamente complejas.
• Adapte el rendimiento del husillo a sus materiales: El mecanizado aeroespacial de aleaciones de titanio y níquel exige un alto par del husillo a velocidades moderadas y una estructura de máquina rígida. El mecanizado de aluminio de alta velocidad requiere herramientas vivas de altas RPM y una excelente evacuación de virutas. Confirme que las curvas de torsión del husillo y la rigidez estructural de la máquina coincidan con sus aplicaciones de corte más exigentes.
• Evalúe el sistema de sujeción de herramientas: Los sistemas de herramientas BMT (Built-in Motor Turret) proporcionan una rigidez y potencia de herramienta vivas significativamente mayores que los diseños de torreta convencionales impulsados por VDI. Para pasadas de fresado pesadas en un centro de torno-fresado, vale la pena la inversión adicional en herramientas BMT. Verifique la cantidad de estaciones de herramientas activas, la compatibilidad del tamaño de los vástagos de las herramientas y la disponibilidad de cabezales angulares y adaptadores de herramientas especiales.
• Considere la compatibilidad de la automatización: Si tiene la intención de operar sin luces o integrar la máquina en una celda automatizada, confirme la compatibilidad del alimentador de barras, las opciones de interfaz del cargador de pórtico, la disponibilidad del cambiador de paletas (para trabajos con mandril) y el soporte del control CNC para protocolos de automatización como MTConnect u OPC-UA para la integración de la Industria 4.0.
• Evaluar el soporte de aplicaciones del proveedor: Los centros de mecanizado de materiales compuestos son complejos y la calidad del soporte posterior a la instalación (ingeniería de aplicaciones, desarrollo de posprocesadores CAM, capacitación y disponibilidad de repuestos) varía significativamente entre los fabricantes de máquinas herramienta. Solicite visitas de referencia a instalaciones existentes que utilicen piezas similares antes de comprometerse con una compra.

Los principales fabricantes de centros de mecanizado de compuestos de torneado y fresado incluyen Mazak (serie Integrex), DMG Mori (series NTX y CTX), Okuma (series MULTUS), Doosan (serie Puma MX), Nakamura-Tome, Index y Miyano. Cada fabricante tiene puntos fuertes en configuraciones particulares, rangos de tamaño y aplicaciones industriales, por lo que siempre vale la pena evaluar múltiples opciones en función de los requisitos específicos de sus piezas y el entorno de producción antes de hacer una selección final.
