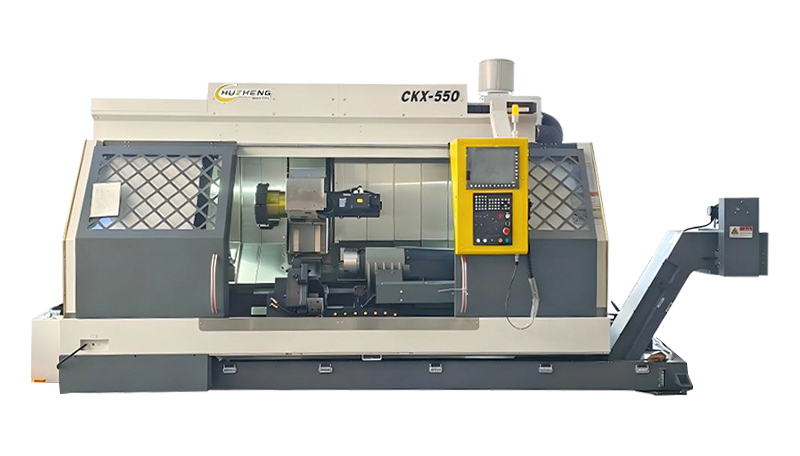

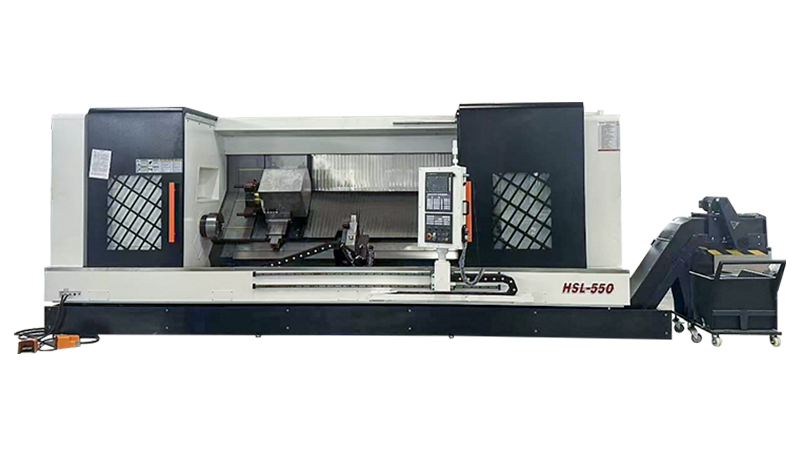

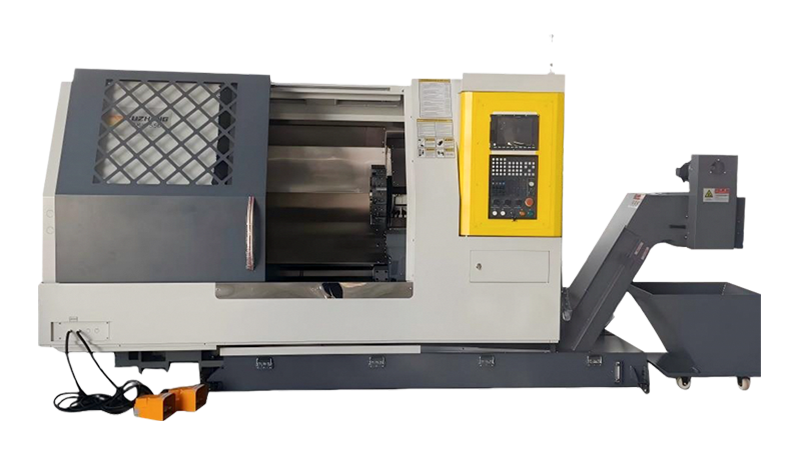

¿Qué es un centro de mecanizado de compuestos de torneado y fresado hidráulico específico?
Un centro de mecanizado de compuestos de torneado y fresado hidráulico específico es una máquina herramienta CNC multitarea diseñada específicamente para completar el conjunto completo de operaciones de mecanizado requeridas por los componentes hidráulicos (cuerpos de válvulas, bloques de colectores, cilindros, carcasas de bombas, tapas de extremo y orificios de carrete) en una única configuración de sujeción. A diferencia de los tornos CNC de uso general o los centros de mecanizado que manejan el torneado o el fresado por separado, estas máquinas compuestas integran una torreta de herramienta activa o un husillo de fresado con un husillo de torneado de precisión en la misma plataforma, eliminando el reposicionamiento entre procesos, la nueva sujeción y los errores de tolerancia acumulada que son inevitables cuando las piezas hidráulicas se mueven entre máquinas independientes.
La designación "específica hidráulica" no es simplemente una etiqueta de marketing. Refleja un conjunto deliberado de opciones de diseño (optimización de la geometría del orificio, capacidad de perforación profunda, acabado del orificio de alta precisión, contorneado de múltiples ejes y disposiciones de sujeción rígidas) que abordan los requisitos geométricos específicos y exigentes de las piezas hidráulicas. El orificio del carrete de una válvula hidráulica, por ejemplo, debe alcanzar una tolerancia de cilindricidad de solo unas pocas micras y un acabado superficial de Ra 0,2 µm o mejor en toda su profundidad para garantizar un funcionamiento sin fugas y con baja histéresis. Un centro de torno-fresado general puede técnicamente realizar las operaciones requeridas, pero no puede ofrecer estas tolerancias de manera consistente en la producción sin una atención específica en el diseño a la estabilidad térmica, la precisión del husillo y la amortiguación de vibraciones.
El auge de estos centros de torneado y fresado de compuestos refleja la evolución más amplia de la fabricación de componentes hidráulicos hacia una mayor complejidad, tolerancias más estrictas y plazos de entrega más cortos. A medida que se exige a los sistemas hidráulicos que funcionen a presiones más altas (los sistemas modernos habitualmente superan los 350-450 bar), los requisitos de precisión geométrica en cada orificio, cara de sellado y pasaje de conexión se vuelven correspondientemente más exigentes. Lograr estos requisitos de manera eficiente, sin un flujo de trabajo de varias máquinas que multiplique el tiempo de preparación, el manejo del riesgo de daños y los gastos generales de inspección de calidad, es precisamente el problema para el que está diseñado el centro de mecanizado torno-fresador hidráulico específico.
Capacidades centrales de mecanizado que definen la plataforma
El perfil de capacidad de un Centro de mecanizado de compuestos de torneado y fresado hidráulico específico es sustancialmente más amplio que un torno CNC o un centro de mecanizado que funciona de forma independiente. Comprender lo que la máquina puede hacer (y, fundamentalmente, qué hace simultáneamente o en una sola configuración) es esencial para evaluar si se ajusta a un requisito de producción de componentes hidráulicos específico.
Torneado y mandrinado de precisión de orificios hidráulicos
El torneado y el mandrinado interno son las operaciones fundamentales para la mayoría de los componentes hidráulicos. Los cilindros requieren orificios largos y rectos con una cilindricidad ajustada y un excelente acabado superficial para proporcionar la interfaz de sellado para los pistones. Los cuerpos de válvula requieren orificios de carrete ubicados y dimensionados con precisión. En un centro de mecanizado compuesto hidráulico específico, estos orificios se completan con la pieza sujeta en el husillo giratorio principal, utilizando herramientas de torneado de un solo punto o barras de mandrinado seleccionadas por su resistencia a las vibraciones y estabilidad dimensional en las relaciones profundidad-diámetro requeridas. La velocidad del husillo, la velocidad de avance y la profundidad de corte se programan para lograr el acabado requerido en la menor cantidad de pasadas posibles, minimizando los efectos térmicos que se acumulan durante las secuencias de mecanizado prolongadas.
Operaciones de fresado, taladrado y perforación transversal con herramientas motorizadas
Los componentes hidráulicos invariablemente requieren pasajes de puerto: orificios transversales, perforaciones en ángulo y pasajes de intersección que conectan galerías internas con puertos externos. Estas operaciones requieren que el husillo principal esté indexado (o que el eje C se mantenga en una posición angular precisa) mientras una herramienta de fresado o perforación en vivo en la torreta realiza la operación de fresado transversal o planeado. En las máquinas compuestas hidráulicas específicas, el eje C (posicionamiento angular del husillo) es un eje totalmente interpolable, no simplemente un mecanismo de indexación, lo que permite la interpolación helicoidal, la perforación fuera del eje y el mecanizado de puertos de ángulo compuesto que serían imposibles en un torno con un simple bloqueo del husillo. Las velocidades típicas de la herramienta accionada de 6000 a 12 000 RPM son suficientes para fresas de carburo y brocas en aceros aleados comúnmente utilizados en componentes hidráulicos.
Perforación de agujeros profundos para conductos hidráulicos largos
Muchos colectores hidráulicos y cuerpos de válvulas requieren conductos axiales que se extienden profundamente en el componente, a veces con relaciones longitud-diámetro (L/D) superiores a 30:1. Estos pasajes profundos no se pueden perforar con taladros estándar sin desviación, acumulación de descentramiento y falla en la evacuación de viruta. Los centros de mecanizado de torno-fresa hidráulicos específicos a menudo se configuran con capacidad dedicada de perforación de orificios profundos, ya sea refrigerante a través del husillo a alta presión (70 a 150 bar es común para la perforación con pistola en estas máquinas), soporte de barra de mandrinado extendido o accesorios de perforación con pistola dedicados montados en la torreta. El refrigerante a alta presión a través de la línea central de la herramienta elimina las virutas del orificio de forma continua, evita el recorte de virutas (lo que provoca daños en la superficie y rotura de la broca) y proporciona enfriamiento en el filo donde, de otro modo, la temperatura aceleraría el desgaste de la herramienta en profundidad.
Contorneado multieje con eje Y y eje B
Los centros de mecanizado de compuestos de fresado y torneado avanzados y específicos hidráulicos incluyen un eje Y (capacidad de fresado descentrado) y, en algunas configuraciones, un eje B (torreta basculante o eje giratorio secundario). El eje Y permite realizar operaciones de fresado y taladrado fuera de la línea central del husillo, algo fundamental para las caras de los puertos, las características de los salientes, las almohadillas de montaje y las partes planas que se colocan excéntricamente en el cuerpo del componente. El eje B permite variar continuamente los ángulos de aproximación de la herramienta durante el ciclo de mecanizado, lo que permite completar intersecciones de puertos de ángulos compuestos, socavados y contornos de superficies complejos sin reposicionar la pieza de trabajo. Estos ejes adicionales amplían significativamente la gama de geometrías de componentes hidráulicos que se pueden completar en una sola configuración.
Segundo husillo (subhusillo) para mecanizado completo
Muchos centros de mecanizado de compuestos hidráulicos específicos incorporan un subhusillo: un segundo husillo giratorio controlado independientemente que mira hacia el husillo principal. Después de que el husillo principal y la torreta mecanizan completamente el primer extremo del componente, el husillo secundario agarra el extremo terminado de la pieza, el husillo principal se suelta y la torreta se vuelve a acoplar para mecanizar el segundo extremo del componente. Esta capacidad "hecho en uno" significa que incluso los componentes hidráulicos que requieren mecanizado en ambos extremos axiales, como culatas, tapas de extremo y cuerpos de válvulas con bridas, pueden terminarse completamente sin necesidad de volver a sujetar ni manipular manualmente ni transferir a una segunda máquina.
Por qué los componentes hidráulicos exigen mecanizado compuesto en lugar de métodos convencionales
La complejidad geométrica y los requisitos de precisión de los componentes hidráulicos crean problemas específicos cuando se mecanizan en flujos de trabajo de procesos separados convencionales, problemas que los centros de mecanizado de compuestos están en una posición única para resolver. Comprender estos problemas en términos concretos hace que los argumentos a favor del mecanizado de compuestos sean mucho más convincentes que los argumentos abstractos de eficiencia.
Error posicional acumulado de múltiples configuraciones
Un cuerpo de válvula hidráulica mecanizado en operaciones de centros de mecanizado y torneado separados se debe volver a sujetar al menos dos veces: una en el torno y otra en el VMC. Cada nueva sujeción introduce un error de posición: el mandril o el accesorio no sujeta la pieza exactamente en la misma ubicación y orientación que la configuración anterior. Estos errores son acumulativos. Si cada configuración introduce una incertidumbre posicional de ±0,02 mm, un proceso de dos configuraciones tiene un error potencial acumulado de ±0,04 mm antes de que se aplique cualquier tolerancia de mecanizado. Para un orificio de carrete que debe ser concéntrico con las características externas dentro de un descentramiento total del indicador de 0,01 mm, este error acumulado no es un riesgo de producción: es un mecanismo de desecho garantizado. El mecanizado compuesto elimina por completo el reposicionamiento entre configuraciones, manteniendo todas las características en relación con un único dato establecido al comienzo del ciclo de mecanizado.
Crecimiento térmico y deriva dimensional en flujos de trabajo de varias máquinas
Las piezas que se mueven entre máquinas viajan a través del ambiente del taller, cambiando la temperatura. El cilindro de un cilindro hidráulico de acero a 35°C (caliente por la operación del torno) se habrá expandido en relación con su dimensión a temperatura ambiente. Cuando se vuelve a sujetar en el VMC a 20 °C y se perfora a la dimensión, el diámetro del orificio medido en la máquina será sutilmente diferente del diámetro del orificio medido después de que la pieza se equilibre completamente a la temperatura ambiente. Para los orificios hidráulicos de tolerancia estricta, esta inestabilidad térmica en los flujos de trabajo de varias máquinas es una fuente persistente de dispersión dimensional que requiere métodos de producción lentos y con temperatura estabilizada o un control estadístico del proceso que acepte una tasa de desperdicio y retrabajo superior a la necesaria. Los centros de mecanizado de materiales compuestos con sistemas de compensación térmica integrados abordan este problema manteniendo un equilibrio térmico constante durante todo el ciclo de mecanizado.
Plazo de entrega, WIP y daños por manipulación en el procesamiento secuencial
En un flujo de trabajo convencional de varias máquinas, los componentes hidráulicos hacen cola entre cada operación: esperando que el torno esté libre, luego esperando el centro de mecanizado y luego esperando la inspección. Este tiempo de trabajo en progreso (WIP) extiende dramáticamente los tiempos de entrega de fabricación, convirtiendo a menudo unas pocas horas de tiempo de corte real en días o semanas de tiempo de producción transcurrido. Cada evento de manipulación también crea una oportunidad de dañar la superficie de los orificios de precisión, dañar las roscas o generar rebabas en las caras de sellado. El mecanizado compuesto comprime todo el flujo de trabajo en un solo ciclo de máquina, eliminando colas entre operaciones, reduciendo el inventario WIP y acortando drásticamente el tiempo transcurrido desde la materia prima hasta el componente hidráulico terminado.
Especificaciones técnicas importantes para el mecanizado de componentes hidráulicos
Al evaluar un centro de mecanizado de compuestos de torneado y fresado específico hidráulico, varias especificaciones técnicas determinan directamente si la máquina cumplirá con los requisitos geométricos, de acabado superficial y de productividad de la producción de componentes hidráulicos. Estas no son especificaciones genéricas de máquinas herramienta; reflejan las demandas específicas de las geometrías de las piezas hidráulicas.
| Especificación | Rango típico para trabajos hidráulicos | Por qué es importante para los componentes hidráulicos |
| Orificio del husillo principal (diámetro del orificio pasante) | 65 – 130 milímetros | Determina el diámetro máximo de la barra para el mecanizado de cilindros y carretes. |
| Rango de velocidad del husillo principal | 50 – 4000 RPM | Par de torsión bajo para giros bruscos; Alta velocidad para acabado de mandrinado de diámetros pequeños. |
| Desviación del husillo principal (radial) | ≤ 0,002 milímetros | Limita directamente la cilindricidad y concentricidad alcanzables de los orificios. |
| Velocidad de herramienta activa (torreta impulsada) | 6.000 – 12.000 RPM | Determina el rendimiento de la herramienta de carburo para perforación de puertos y fresado frontal. |
| Viaje del eje Y | ±50 – ±100 mm | Establece el alcance descentrado para el mecanizado de funciones y puertos excéntricos |
| Resolución del eje C | 0.001° o mejor | Precisión de la posición del puerto angular y la ubicación angular del orificio transversal |
| Presión del refrigerante a través del husillo | 70 – 150 barras | Permite una perforación efectiva de agujeros profundos y perforación con pistola para pasajes largos |
| Diámetro máximo de giro | 250 – 650 milímetros | Establece el rango de tamaños de cuerpos de válvulas, colectores y cilindros que se pueden procesar |
| Longitud máxima de giro | 500 – 2000 milímetros | Determina las longitudes del cilindro que se pueden procesar con un solo mandril. |
| Precisión de posicionamiento (ejes lineales) | ±0,003 – ±0,005 mm | Gobierna la posición del puerto, la ubicación de la rosca y la tolerancia posicional del orificio. |
Sistemas de compensación térmica
El desplazamiento térmico (el cambio dimensional en la estructura de la máquina causado por el calor generado durante el corte, la rotación del husillo y el funcionamiento del sistema hidráulico) es una de las fuentes más importantes de error dimensional en el mecanizado de precisión. Los centros de mecanizado de compuestos de torneado y fresado hidráulicos específicos destinados a trabajos de orificios con tolerancias estrictas deben abordar los efectos térmicos de forma sistemática. Los principales fabricantes de máquinas utilizan una combinación de estructuras simétricas de columnas y bancadas (por lo que el crecimiento térmico es geométricamente predecible en lugar de aleatorio), sensores de temperatura en puntos estructurales críticos que alimentan un algoritmo de compensación en tiempo real en el controlador CNC y enfriamiento forzado de los cojinetes del husillo principal y secundario, las carcasas de las tuercas de los husillos de bolas y las guías lineales. Sin una compensación térmica efectiva, lo típico es una desviación dimensional de 5 a 15 µm por hora de operación, suficiente para sacar el diámetro interior de un carrete de precisión fuera de la tolerancia durante un ciclo de producción prolongado.
Componentes hidráulicos más adecuados para el mecanizado torneado-fresado de compuestos
Si bien casi cualquier componente hidráulico rotacional o prismático se beneficia del mecanizado compuesto hasta cierto punto, ciertas familias de componentes representan las aplicaciones de mayor valor donde las ventajas de productividad y calidad del centro de mecanizado de torno-fresado específico hidráulico se materializan más claramente.
Barriles de cilindros hidráulicos
Los cilindros son la aplicación de mecanizado de compuestos por excelencia. El perfil externo (diámetro exterior torneado, bridas y resaltes de puerto) debe ser concéntrico con el orificio interno para garantizar un espesor de pared uniforme y una integridad estructural a la presión de funcionamiento. El orificio en sí requiere un acabado de Ra 0,4 µm o mejor (a menudo pulido posteriormente a Ra 0,1–0,2 µm), una cilindricidad precisa en toda la longitud del orificio y aberturas de puerto correctamente posicionadas y dimensionadas. Las formas de rosca en ambos extremos y el mecanizado de puertos externos son características estándar. Todas estas operaciones se realizan en una sola configuración en un centro de torno-fresado hidráulico específico, con el segundo extremo completado por el subhusillo, lo que produce un cilindro completamente terminado, listo para el bruñido final sin ningún manejo intermedio ni re-sujeción.
Cuerpos de válvulas y carcasas de carretes
Los cuerpos de las válvulas de control direccional contienen múltiples orificios para carrete, pasajes de puertos cruzados, pasajes piloto, pasajes de drenaje y caras de puertos externos, todos los cuales deben dimensionarse y ubicarse con precisión entre sí para garantizar el funcionamiento correcto de la válvula y cero fugas internas a la presión nominal. La tolerancia del diámetro del orificio del carrete suele ser H6 o H7 (unas pocas micras por encima del valor nominal), con una cilindricidad controlada de 3 a 5 µm y un acabado superficial de Ra 0,2 a 0,4 µm. El centro de mecanizado de compuestos hidráulicos específicos produce estos orificios a partir de sólidos en el husillo giratorio, luego indexa el eje C para perforar y fresar todos los orificios transversales, caras de puerto, pasajes piloto y marcas de identificación en la misma configuración, asegurando que cada pasaje cruce su orificio previsto exactamente en la ubicación y el ángulo especificados.
Carcasas de motores y bombas hidráulicas
Las carcasas de motores y bombas de pistón requieren un trabajo de precisión en los orificios de la superficie de rodadura del bloque de cilindros, las caras de sellado de la placa de puertos, los orificios de los cojinetes del eje y las características de montaje de la placa de distribución. La concentricidad del orificio del cojinete del eje con respecto al orificio del bloque de cilindros es fundamental: la desalineación provoca una carga desigual del pistón, mayor fricción y desgaste prematuro. En un centro de torneado-fresado hidráulico específico, el orificio del rodamiento y el orificio del bloque de cilindros se mecanizan en el mismo punto de referencia del husillo, lo que hace que la concentricidad sea una función de la precisión del husillo de la máquina en lugar de una pila de tolerancias de dos configuraciones separadas. El fresado de aberturas de puerto en forma de riñón, orificios de sincronización, conductos de drenaje y patrones de pernos de montaje se completa con herramientas motorizadas en el mismo ciclo.
Bloques colectores y componentes de circuitos integrados
Los bloques de colectores hidráulicos (cuerpos rectangulares o cilíndricos que contienen múltiples cavidades de válvulas, conductos de conexión y aberturas de puertos) representan uno de los desafíos de mecanizado de múltiples operaciones más complejos en hidráulica. Cuando el colector tiene una forma rotacional o casi rotacional (colectores cilíndricos, distribuidores redondos), el centro de torneado-fresado hidráulico específico proporciona ventajas significativas sobre un enfoque de centro de mecanizado de 5 ejes convencional, utilizando el husillo giratorio giratorio para desbastar y terminar eficientemente las características de diámetro exterior antes de que las herramientas vivas completen la cavidad del puerto y la red de pasajes. Para colectores más prismáticos, algunas configuraciones de centros de mecanizado compuestos incluyen una torreta de eje B o un husillo de fresado secundario que se acerca a la pieza desde múltiples direcciones, completando la red de puertos completa sin reposicionar la pieza de trabajo.
Sistemas de herramientas y sujeción de piezas para el mecanizado de piezas hidráulicas
El rendimiento de un centro de mecanizado compuesto de torneado y fresado específico hidráulico es tan bueno como las herramientas y los sistemas de sujeción utilizados con él. Para el mecanizado de componentes hidráulicos, la selección de herramientas está impulsada por la combinación de requisitos de alta precisión, materiales difíciles y la necesidad de confiabilidad del proceso en tiradas de producción largas.
Barras de mandrinar y portaherramientas antivibraciones
La perforación interna de orificios de carretes hidráulicos y cilindros con relaciones altas de profundidad a diámetro crea un entorno exigente para el rendimiento de las barras de mandrinar. Las barras de mandrinar largas y delgadas son susceptibles a la vibración autoexcitada que produce un acabado superficial festoneado característico en lugar de la superficie lisa del orificio requerida para el sellado hidráulico. En los centros de mecanizado de compuestos hidráulicos específicos, las barras de mandrinado con mango de carburo de tungsteno (que tienen tres veces la rigidez del acero) se utilizan para perforaciones de hasta aproximadamente 6 veces el diámetro de profundidad. Para perforaciones más profundas, las barras de mandrinar con amortiguación activa de vibraciones con amortiguadores de masa sintonizados en el vástago (que utilizan una masa inercial viscosa amortiguada que absorbe la energía de vibración a la frecuencia natural de la herramienta) permiten una perforación precisa con relaciones L/D de 10:1 o más sin vibraciones.
Sistemas de mandriles de precisión y mandriles de pinza
La precisión de la sujeción de piezas determina directamente la concentricidad y el descentramiento del orificio. Para el mecanizado de componentes hidráulicos, los mandriles hidráulicos o neumáticos con mandíbulas de precisión endurecidas rectificadas al diámetro específico del componente son estándar en el husillo principal de las máquinas compuestas hidráulicas específicas. El rectificado de mandíbulas (rectificado de las mordazas del portabrocas in situ mientras se sujetan en el portabrocas a la presión de sujeción operativa) elimina el descentramiento inherente de las mordazas del portabrocas estándar, lo que reduce el descentramiento total del indicador de las piezas de trabajo retenidas a 0,005 mm o menos. Para componentes más pequeños, como carretes, se prefieren los portabrocas con un descentramiento de 0,003 mm o mejor, ya que proporcionan una precisión de agarre y una concentricidad superiores en comparación con los portabrocas de mordazas con estos diámetros más pequeños.
Portaherramientas motorizadas y sistemas de torreta VDI/BMT
La precisión de las herramientas accionadas utilizadas para la perforación transversal y el fresado de puertos en componentes hidráulicos depende sustancialmente de la interfaz de la torreta y de la calidad del portaherramientas accionado. Los modernos centros de mecanizado de compuestos hidráulicos específicos utilizan interfaces de montaje de herramientas VDI (Verein Deutscher Ingenieure) o BMT (Base Mount Turret). Los portaherramientas accionados estilo BMT ofrecen mayor rigidez y menor descentramiento que los equivalentes VDI porque la brida del portaherramientas se asienta directamente en la cara de la torreta en lugar de en un orificio cónico, una ventaja significativa al perforar orificios transversales precisos en acero duro para válvulas con brocas de carburo de diámetro pequeño donde el descentramiento de la broca causa directamente errores en la posición del orificio y rotura de la broca.
Funciones de control CNC esenciales para programas de componentes hidráulicos
El controlador CNC de un centro de mecanizado de compuestos de torneado y fresado hidráulico específico debe manejar un nivel de complejidad de programación mucho más allá de un torno CNC de dos ejes estándar. La interpolación de múltiples ejes, la sincronización del subhusillo y las rutinas de medición en proceso son requisitos estándar para los programas de piezas hidráulicas.
- Interpolación simultánea de varios ejes: La capacidad de interpolar los ejes X, Z, Y, C y B simultáneamente en un solo bloque de mecanizado permite mecanizar geometrías de puerto complejas, perforaciones de ángulo compuesto y superficies contorneadas en una única trayectoria de herramienta continua en lugar de una secuencia de movimientos lineales aproximados. Esta capacidad es esencial para las intersecciones de puertos de ángulo compuesto en cuerpos de válvulas donde los pasajes de los puertos deben encontrarse en ángulos específicos en múltiples planos.
- Transferencia de piezas y sincronización del subhusillo: Al transferir una pieza de trabajo del husillo principal al husillo secundario, el controlador debe sincronizar ambas velocidades y posiciones del husillo con precisión antes de sujetarlas; luego coordinar la liberación del mandril principal con el acoplamiento del mandril del subhusillo para evitar que la pieza de trabajo se caiga o se deforme. Los controladores CNC modernos ejecutan esta transferencia automáticamente desde una secuencia de código G programada, manteniendo la velocidad del husillo y la alineación de fase dentro de fracciones de grado durante el evento de transferencia.
- Medición en proceso y control adaptativo: Muchos centros de mecanizado de compuestos hidráulicos específicos están equipados con sistemas de sondeo de disparo por contacto que miden diámetros de orificio críticos, descentramiento y posiciones de características entre operaciones de mecanizado dentro del mismo ciclo de programa. El controlador CNC compara las dimensiones medidas con los valores nominales y ajusta automáticamente las compensaciones de las herramientas para compensar el desgaste de la herramienta o la desviación térmica, manteniendo los diámetros del orificio dentro de la tolerancia en tiradas de producción largas sin intervención del operador ni clasificación de inspección posterior al mecanizado.
- Ejecución de compensación térmica: El CNC lee las entradas del sensor de temperatura desde los puntos de monitoreo estructural y aplica correcciones de posición del eje en el nivel de control (generalmente actualizadas cada pocos minutos) para cancelar los efectos dimensionales del crecimiento térmico de la máquina. Para tolerancias de diámetro interior hidráulico en el rango de ±0,005 mm, esta compensación activa puede significar la diferencia entre un proceso capaz y estable y un proceso que requiere un ajuste manual constante para mantenerse dentro de la tolerancia.
- Programación conversacional para funciones hidráulicas: Algunos fabricantes de máquinas ofrecen módulos de programación conversacional específicos de la aplicación para las características de los componentes hidráulicos (ciclos de acabado de orificios de carrete, patrones de perforación transversal, ciclos de fresado de roscas de puertos) que permiten a los operadores definir los parámetros de las características (diámetro, profundidad, posición, forma de rosca) en menús conversacionales simples en lugar de escribir código G sin formato. Estos módulos reducen significativamente el tiempo de programación y los errores de programación para familias de piezas hidráulicas estándar.
Evaluación y selección de un centro de mecanizado torno-fresado hidráulico específico
Invertir en un centro de mecanizado de compuestos de torneado y fresado hidráulico específico es un compromiso de capital importante. Para realizar la selección correcta es necesario ir más allá de las especificaciones del folleto y pasar a un proceso de evaluación disciplinado que combine la capacidad de la máquina con los requisitos de producción.
Defina primero su rango de componentes
Antes de acercarse a los fabricantes de máquinas, caracterice minuciosamente las familias de componentes hidráulicos que desea mecanizar: diámetros de orificio máximo y mínimo, longitud y peso máximos de las piezas, relaciones L/D de orificios críticos, complejidad angular de los patrones de puertos, especificaciones de materiales (hierro dúctil, acero al carbono, acero aleado, acero inoxidable), requisitos de acabado superficial en orificios de sellado y volúmenes de producción. Estos datos definen la especificación mínima no negociable para cada parámetro clave de la máquina (tamaño del orificio del husillo, recorrido del eje Y, velocidad de la herramienta accionada, presión del refrigerante) y evitan la compra de una máquina que en realidad no puede procesar la gama de componentes deseada.
Solicite una prueba de corte en sus piezas reales
La única forma confiable de validar que un centro de mecanizado compuesto hidráulico específico cumplirá con sus requisitos de tolerancia en producción es ejecutar una prueba de corte utilizando el material y la geometría del componente real en la máquina candidata. Los fabricantes de maquinaria de renombre facilitarán las pruebas de corte en sus centros de demostración. Traiga sus propias herramientas de corte e insertos si ha establecido preferencias de herramientas, o permita que el fabricante de la máquina seleccione las herramientas, pero mida usted mismo cada dimensión crítica con un equipo de medición calibrado después del ciclo de prueba. Concéntrese particularmente en la cilindricidad del orificio en toda la profundidad, la concentricidad del orificio con respecto a las características de referencia externas, la precisión de la posición del orificio transversal y el acabado superficial en los diámetros del orificio del carrete.
Evaluar la experiencia del constructor en la industria hidráulica
No todos los fabricantes de máquinas torno-fresadora tienen experiencia equivalente en el mecanizado de componentes hidráulicos. Busque específicamente constructores que puedan proporcionar instalaciones de referencia para los clientes en la producción de componentes hidráulicos, ingenieros de aplicaciones que comprendan los requisitos específicos de tolerancia y acabado superficial de las interfaces de sellado hidráulico e infraestructura de soporte posventa capaz de responder rápidamente a los problemas del proceso. El soporte de aplicaciones (ayuda a desarrollar la estrategia óptima de herramientas, los parámetros de corte y la estructura del programa para sus piezas hidráulicas específicas) suele ser tan valioso como la propia máquina para lograr un rápido avance hacia una producción estable.
Costo total de propiedad más allá del precio de compra
El precio de compra de un centro de mecanizado de compuestos de torneado y fresado hidráulico específico es sólo un componente del coste total de propiedad. Tenga en cuenta la inversión en herramientas para la configuración inicial de las herramientas, el transportador de virutas y los sistemas de filtración de refrigerante dimensionados para los materiales que se mecanizan, el tiempo de programación para desarrollar y validar los primeros programas para cada familia de piezas, los costos de mantenimiento preventivo y piezas de repuesto, y el valor de productividad de un tiempo de configuración reducido, un WIP reducido y la manipulación entre máquinas eliminada. Cuando se incluyen estos factores, el argumento económico para un centro de mecanizado de compuestos bien especificado en lugar de un flujo de trabajo convencional de varias máquinas suele ser convincente, especialmente para cualquier componente hidráulico que requiera más de dos configuraciones separadas en equipos convencionales.
El centro de mecanizado compuesto de torneado y fresado específico hidráulico representa un cambio fundamental en la forma en que se producen los componentes hidráulicos exigentes: comprimiendo los flujos de trabajo de varias máquinas en ciclos de configuración única, eliminando el error posicional acumulado y permitiendo el acabado superficial y la precisión dimensional que exigen los sistemas hidráulicos de alta presión. Para cualquier fabricante que produzca componentes hidráulicos en volumen con requisitos de tolerancia estrictos, esta clase de máquina herramienta no es una mejora de lujo sino una necesidad práctica para competir en calidad, tiempo de entrega y costo en un mercado que continúa exigiendo un mejor rendimiento de cada componente del circuito hidráulico.
