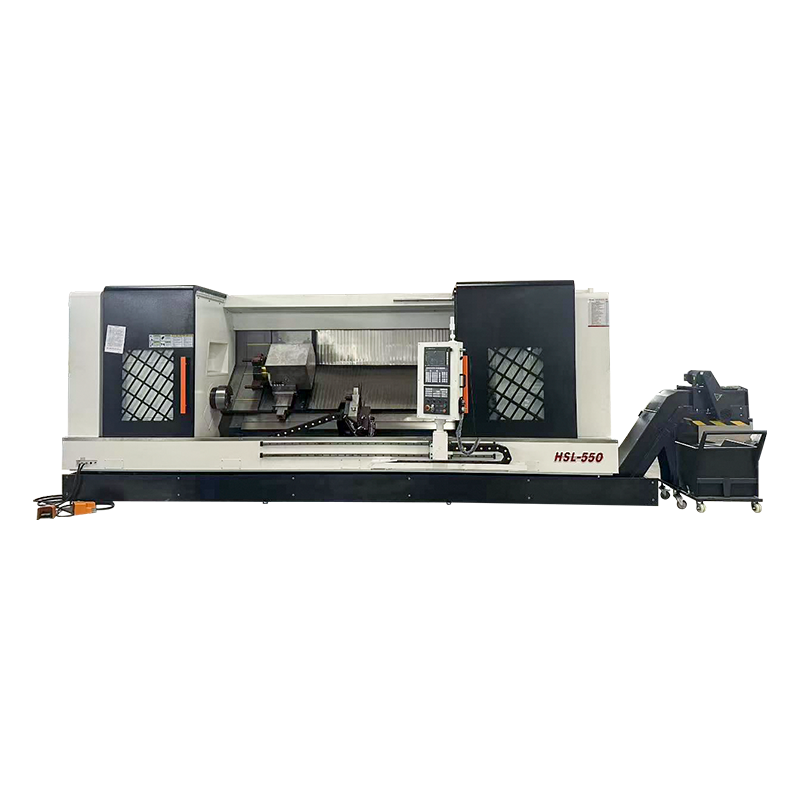

Serie HSL: máquina fresadora y torneadora de doble husillo para trabajo pesado

Lo que realmente significa "trabajo pesado" en el corte CNC

En los talleres reales, el “trabajo pesado” tiene menos que ver con el peso del folleto y más con si la máquina puede mantener la geometría cuando se empuja la carga de viruta. Una regla práctica: la rigidez se manifiesta como carga estable del husillo, acabado superficial consistente y dimensiones repetibles bajo los mismos parámetros de corte. Si sus piezas comienzan a desviarse después de unas horas, el factor limitante suele ser la estructura, el soporte de la guía o el comportamiento térmico, no la trayectoria de la herramienta.

Indicadores de rigidez que los compradores pueden verificar.

• Cortar la misma característica al principio y al final de un turno; comparar la deriva de tamaño (estructura térmica).
• Escuche el inicio del parloteo cuando aumenta la alimentación; el parloteo temprano a menudo indica una rigidez débil del bucle.
• Verifique las marcas de inversión del eje en las paredes rectas: aquí aparecen el ajuste de contragolpe/servo y las precargas de la guía.
• Mida la planitud después de una superficie pesada; La recuperación estructural importa tanto como la potencia del huso.

Por nuestra parte, mantenemos un estricto control de calidad desde la fundición hasta el ensamblaje porque la promesa de “trabajo pesado” solo es real cuando toda la cadena de rigidez es consistente.

Potencia del husillo frente a par: de dónde proviene la capacidad de corte

Muchos compradores comparan sólo los kW pico de Máquina herramienta CNC de corte de alta resistencia , pero el corte intenso depende de par a las RPM que realmente usas . El desbaste de acero a RPM bajas a medias necesita torque; El acabado de alta velocidad necesita potencia y equilibrio. Si utiliza fresas de planear grandes o ranuras profundas, solicite la curva de torsión o al menos la banda de torsión nominal.

Guía de coincidencia rápida

Guías y rectificado: por qué el “movimiento suave” afecta la precisión

La estabilidad del corte depende de la calidad del movimiento. Incluso con buenos servos, la rectitud de la guía, la consistencia de la precarga y la geometría de contacto influyen en la vibración y el error de contorno. Es por eso que instalaciones como las rectificadoras de superficies y las rectificadoras de guías son importantes: permiten un control más estricto de la interfaz de deslizamiento/rodamiento, donde realmente reside la precisión.

Síntomas comunes y lo que suelen indicar

• Acabado ondulado en superficies planas: resonancia, fricción desigual o amortiguación insuficiente.
• Protuberancias en las esquinas en el contorno: límites de aceleración, error de seguimiento del servo o stick-slip.
• Variación de tamaño entre ejes: desajuste en la geometría de la guía o problemas de alineación del husillo de bolas.
• Marcas periódicas: error de paso del husillo, efectos de resolución del codificador o descentramiento mecánico.

En nuestra línea de producción, mantenemos el rectificado y el ensamblaje en el mismo circuito de calidad para que la suavidad del movimiento se mantenga constante de una máquina a otra.

Composite de torneado y fresado: de dónde viene la verdadera eficiencia

El composite de torneado y fresado no es sólo “más funciones”. La eficiencia proviene de la reducción de las nuevas fijaciones y las transferencias de datos. Cada vez que mueve una pieza a una segunda configuración, agrega errores de acumulación, tiempo de manipulación y riesgo de desperdicio. Con el procesamiento compuesto, el objetivo es una sujeción, mecanizado completo —Especialmente valioso para piezas con coaxialidad, concentricidad y tolerancias posicionales.

Cuando el mecanizado de composites es más valioso

• Piezas que requieren una estrecha concentricidad entre el diámetro exterior/diámetro torneado y las características fresadas.
• Componentes con orificios en ángulo o chaveteros que deben hacer referencia a una referencia de giro.
• Trabajos de alta mezcla donde el tiempo de preparación domina el tiempo de corte.
• Piezas de paredes delgadas que se deforman cuando se sueltan y se vuelven a sujetar.

Invertimos todos los recursos de I+D en tecnología compuesta, porque la velocidad de iteración es importante: las actualizaciones más rápidas se traducen en ahorros reales de tiempo de ciclo en su taller.

Estrategia de sujeción de piezas: el generador de costos ocultos

Muchos problemas de “capacidad” son en realidad problemas de sujeción del trabajo. Si una pieza se mueve bajo carga, reducirá el avance, agregará pasadas de resorte o aceptará desechos, nada de lo cual aparece en las especificaciones de la máquina. un Máquina herramienta CNC de corte de alta resistencia funciona mejor cuando la rigidez del bucle del dispositivo coincide con la rigidez del bucle de la máquina.

Comprobaciones prácticas antes de echarle la culpa a la máquina

1. Marque la pieza y el accesorio, realice una pasada de desbaste y luego verifique cualquier desplazamiento en las marcas testigo.
2. Mida la distorsión de la pieza después de soltarla; La deformación indica problemas con la estrategia de sujeción.
3. Reducir los voladizos y aumentar los puntos de apoyo; la rigidez aumenta fuertemente con el apalancamiento.
4. Verifique el área de contacto entre la mandíbula y el accesorio; pequeñas zonas de contacto concentran la tensión y el deslizamiento.

Si comparte sus dibujos de piezas típicos y sus tolerancias objetivo, normalmente recomiendo conceptos de fijación que hacen que los cortes pesados ​​sean predecibles en lugar de "frágiles".

Gestión térmica: por qué la precisión varía a mitad del turno

El comportamiento térmico es uno de los factores que más se pasa por alto en el corte pesado. El calor proviene de los cojinetes del husillo, los motores, la energía de corte, la temperatura del refrigerante y la variación ambiental. El resultado es un cambio lento de geometría. Lo que importa no es que “no haya calor”, sino calor predecible y compensable .

Sobre qué deberían preguntar los compradores

• Tiempo de calentamiento para estabilizar dimensiones clave bajo RPM/carga típica.
• Distribución de refrigeración (husillo, motores, husillos de bolas) y control de temperatura del refrigerante.
• Capacidad de compensación térmica en el sistema CNC (si corresponde).
• Repetibilidad después de transiciones de inactivo a corte (común en talleres).
