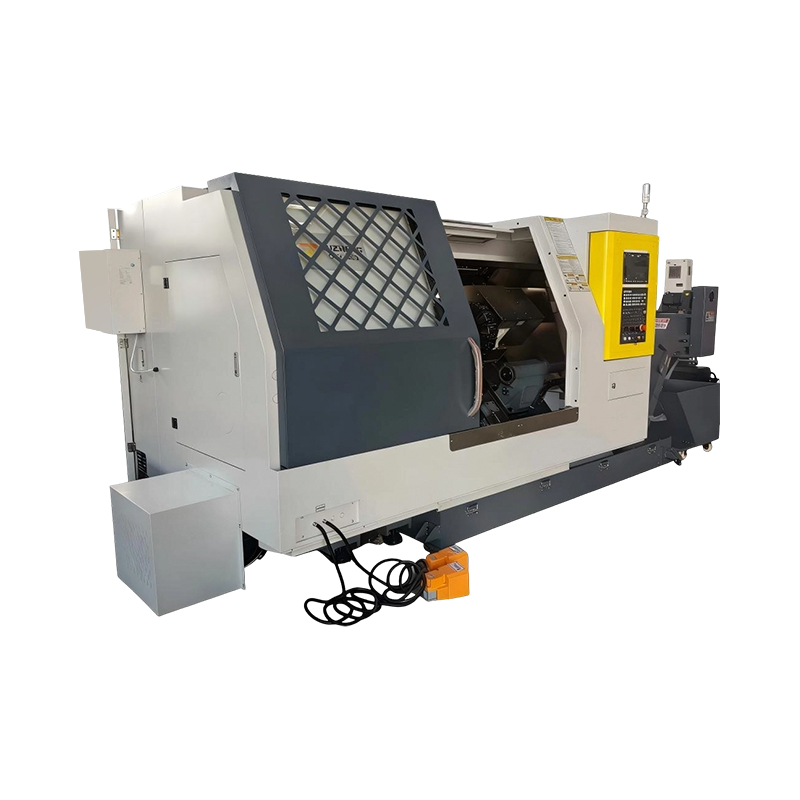

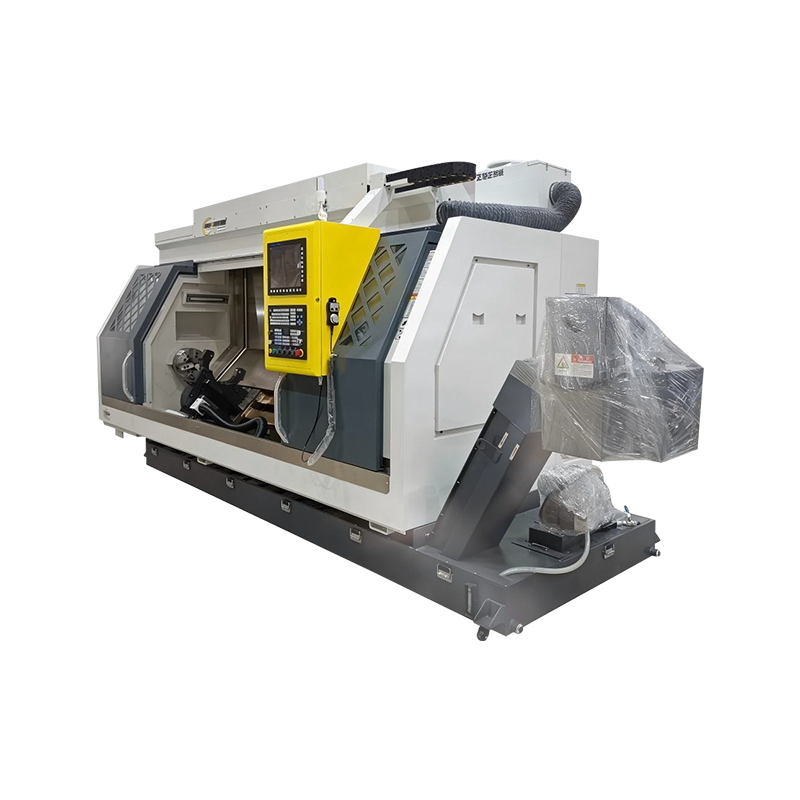

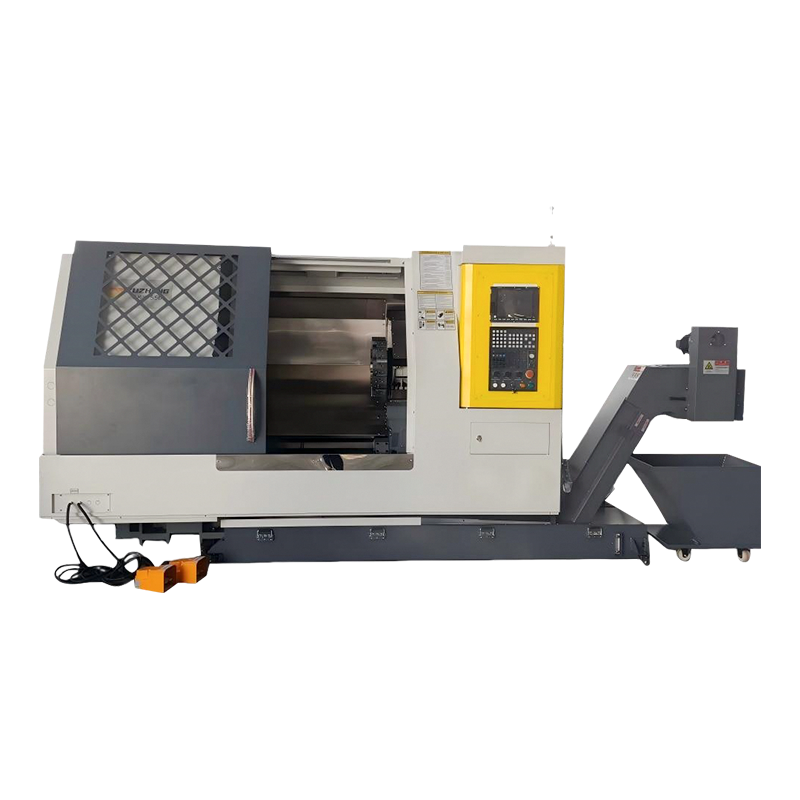

Máquina fresadora y torneadora de doble husillo modelo estándar serie CKD

Introducción básica

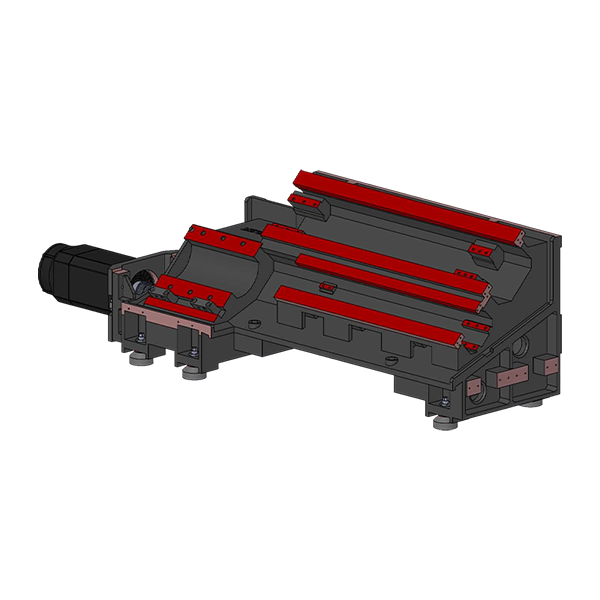

Adopta una estructura de base robusta, con alta rigidez y alta dureza.
Tanto el eje Z como el eje W cuentan con un diseño de riel rígido. La base está equipada con una estructura nervada densa y reforzada, que mantiene la rigidez óptima de la base y de la cama inclinada. Esto mejora efectivamente la capacidad de carga de la pieza de trabajo y la precisión horizontal dinámica de la pieza de trabajo.

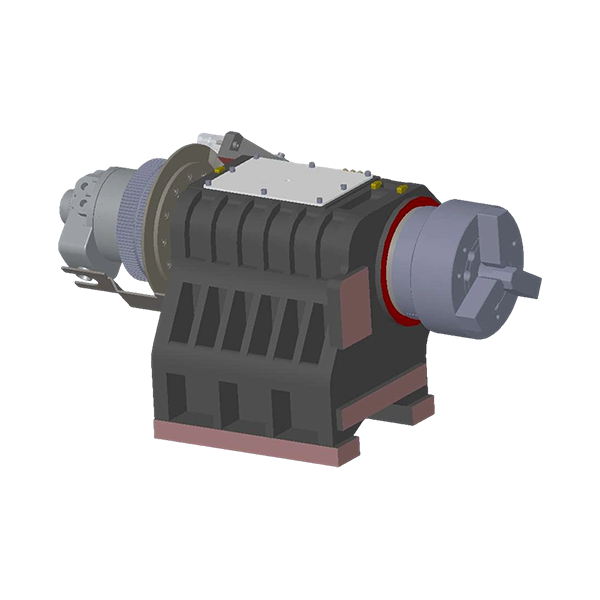

Cabeza del husillo/valor de par

Husillo mecánico de alto rendimiento
El cabezal adopta un diseño cerrado integrado, que mejora significativamente la rigidez estructural. Este diseño previene eficazmente el impacto de la resonancia y los cambios térmicos, mejorando así la rigidez y estabilidad de las operaciones de corte.

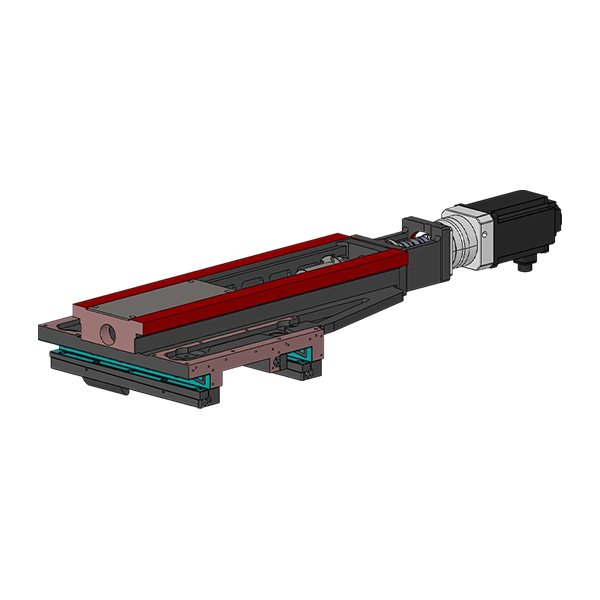

silla de montar

·El eje Y adopta un diseño de guía de doble endurecimiento, lo que aumenta el alcance efectivo y proporciona una rigidez óptima para el avance de corte.
·La base presenta un diseño de sección transversal de envergadura extra grande, lo que mejora el soporte y la estabilidad efectivos cuando el eje de alimentación del sillín se mueve hacia la izquierda y hacia la derecha.
·La base está equipada con un dispositivo de ajuste de precisión estático, que mejora efectivamente la flexión del sillín y la deformación torsional del eje XZ causada por la amplia extensión de la guía endurecida, asegurando una rectitud óptima para el movimiento interpolado del eje Y.

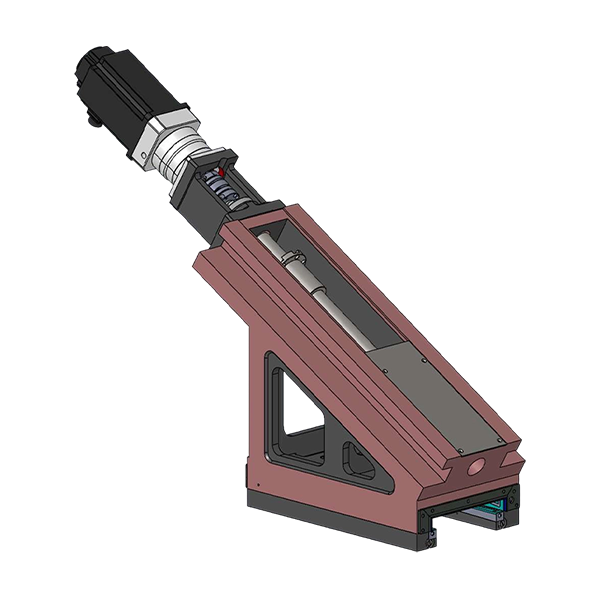

Compensación del eje Y

·El eje X adopta una configuración de doble riel rígido, lo que aumenta el alcance efectivo y proporciona una rigidez óptima para el avance de corte.
·La base deslizante triangular presenta un diseño de sección transversal de envergadura extra grande, lo que mejora el soporte efectivo y la estabilidad cuando el eje de alimentación del sillín se mueve hacia arriba y hacia abajo.
·El dispositivo de ajuste de precisión estática del sillín mejora efectivamente la deformación torsional de la base deslizante superior en la dirección axial XY causada por la amplia envergadura del riel duro, asegurando una rectitud de movimiento óptima para el eje Y compensado.

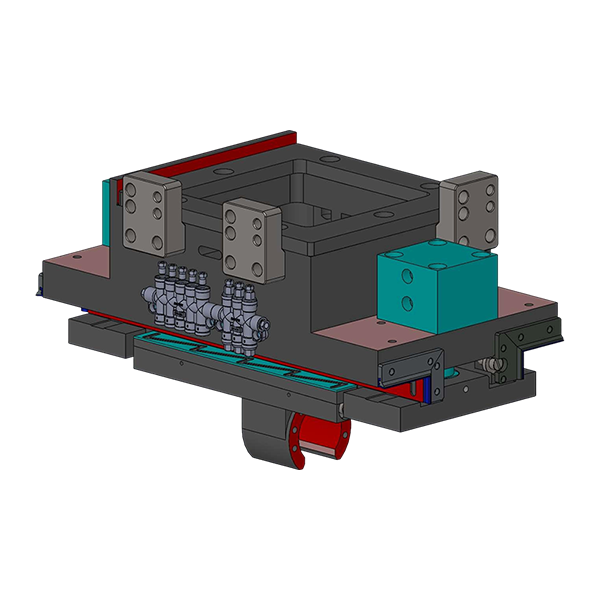

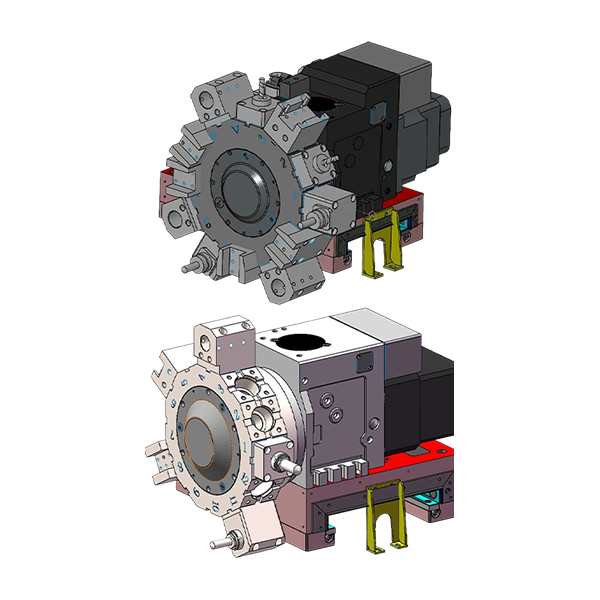

Torreta de poder

CKD550
·El diseño de riel de gran envergadura del carro superior aumenta la rigidez del corte y mejora significativamente la estabilidad.
·La rotación de la torreta está controlada por un servomotor, lo que permite una selección de herramientas rápida y confiable. Adopta una torreta BMT55 con diseño de 12 estaciones, que mejora el rendimiento de fresado de alta resistencia de la máquina herramienta de interpolación del eje Y.
CKD750
·El diseño de riel de gran envergadura del carro superior aumenta la rigidez del corte y mejora significativamente la estabilidad.
·La rotación de la torreta está controlada por un servomotor, lo que permite una selección de herramientas rápida y confiable. Adopta una torreta BMT65 con diseño de 12 estaciones, que mejora el rendimiento de fresado de alta resistencia de la máquina herramienta de interpolación del eje Y.

Contrapunto

El eje W adopta un diseño de guía de doble endurecimiento, lo que aumenta la luz efectiva y proporciona una rigidez de avance óptima.

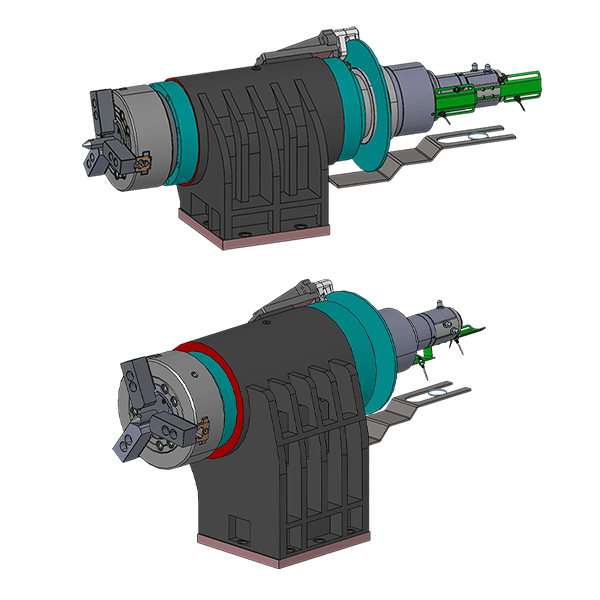

Husillo eléctrico

CKD550
·El subhusillo del eje W es un husillo eléctrico con una potencia de 235 Nm, que mejora efectivamente la rotación sincrónica de los husillos principal y secundario, proporcionando una rigidez de alimentación óptima.
· Mandril A2-6 (10 pulgadas), abrazadera de tres mordazas y accionamiento hidráulico dual con pasador expulsor, conveniente para piezas de trabajo que requieren piezas tipo pasador expulsor.

CKD750
·El subhusillo del eje W es un husillo eléctrico con un par de 350 Nm, que mejora efectivamente la rotación sincrónica de los husillos principal y secundario, proporcionando una rigidez de alimentación óptima.
· Mandril A2-8 (12 pulgadas), abrazadera de tres mordazas y accionamiento hidráulico dual con pasador expulsor, conveniente para piezas de trabajo que requieren piezas tipo pasador expulsor.

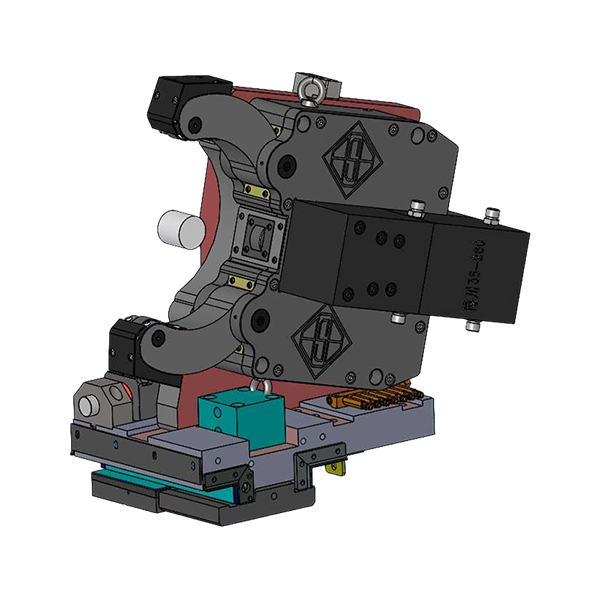

Descanso central

El apoyo central del eje W sigue el soporte del eje Z, lo que mejora efectivamente la rotación sincrónica de las piezas de trabajo en los husillos principal y secundario.
