¿Qué es un centro de mecanizado de doble husillo y es adecuado para su taller?

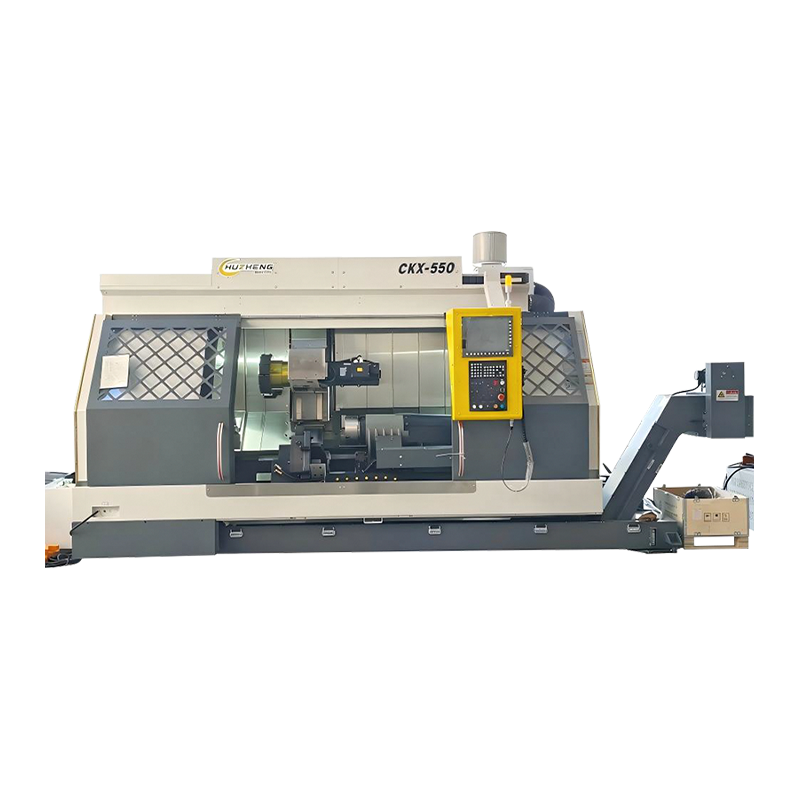

¿Qué es un centro de mecanizado de doble husillo?

Un centro de mecanizado de doble husillo es una máquina herramienta CNC equipada con dos husillos independientes, cada uno capaz de sostener y girar una herramienta de corte, montados en una única plataforma de máquina. A diferencia de un centro de mecanizado de un solo husillo estándar, donde un husillo realiza todas las operaciones de corte de forma secuencial, un centro de mecanizado de doble husillo permite mecanizar dos piezas de trabajo simultáneamente, o permite procesar una sola pieza de trabajo desde dos lados o con dos herramientas diferentes al mismo tiempo, dependiendo de la configuración de la máquina.

El concepto es sencillo: si un husillo produce una pieza por ciclo, dos husillos que funcionan en paralelo pueden producir dos piezas al mismo tiempo, duplicando efectivamente el rendimiento sin duplicar proporcionalmente el espacio, los operadores o el espacio de la máquina. En la práctica, el aumento real de productividad depende de la geometría de la pieza, del grado en que ambos husillos pueden funcionar simultáneamente y de qué tan bien está integrada la máquina en la celda de producción. Pero en aplicaciones de gran volumen con familias de piezas adecuadas, los centros de mecanizado CNC de doble husillo son una de las herramientas más poderosas disponibles para reducir el tiempo de ciclo y el costo por pieza.

Las máquinas de doble husillo están disponibles en varias configuraciones: orientaciones verticales y horizontales, disposiciones de husillo fijo y móvil independientemente y con distintos niveles de sincronización de ejes entre los dos husillos. Cada configuración se adapta a diferentes tipos de piezas y escenarios de producción, por lo que comprender en profundidad las opciones es fundamental antes de tomar una decisión de compra.

Cómo funciona un centro de mecanizado de doble husillo

A nivel de máquina, un centro de mecanizado de doble husillo opera con los mismos principios fundamentales de CNC que cualquier centro de mecanizado estándar (ejes lineales servoaccionados, un cambiador de herramientas, un sistema de refrigeración y un controlador CNC), pero con la complejidad añadida de gestionar dos husillos y sus trayectorias de movimiento, herramientas y sujeción de piezas asociadas simultáneamente. El controlador CNC debe coordinar los movimientos de ambos cabezales de husillo en relación con sus respectivas piezas de trabajo y garantizar que las dos operaciones de mecanizado no interfieran entre sí física o dinámicamente.

Operación de husillo sincronizada versus independiente

En el modo sincronizado, ambos husillos ejecutan trayectorias de herramienta idénticas en piezas idénticas al mismo tiempo: un programa NC controla ambos husillos como una imagen especular o una copia directa. Este es el modo de funcionamiento más común para la producción en gran volumen de piezas idénticas, como componentes de automóviles, cuerpos de válvulas hidráulicas o carcasas de bombas. El tiempo de ciclo por pieza es esencialmente el mismo que el de una máquina de un solo husillo, pero la producción se duplica porque se completan dos piezas por ciclo.

En el modo independiente, cada husillo tiene su propia trayectoria de herramienta y puede realizar operaciones completamente diferentes simultáneamente. Esto es útil cuando se mecaniza una pieza que requiere diferentes configuraciones (por ejemplo, el husillo 1 realiza un fresado de desbaste mientras que el husillo 2 realiza un taladrado de acabado en la pieza de trabajo previamente desbaste), lo que permite efectivamente que la máquina funcione como dos máquinas en un gabinete. La operación independiente requiere un controlador capaz de ejecutar dos programas NC completamente separados al mismo tiempo, una característica disponible en los sistemas CNC modernos de alta gama, como los controladores multicanal Fanuc, Siemens y Mitsubishi.

Disposiciones de cabezales de husillo

La disposición física de los dos husillos varía significativamente según el diseño de la máquina. En configuraciones de doble husillo de paso fijo, ambos husillos se montan a una distancia fija en la misma pieza fundida del cabezal del husillo, compartiendo todos los movimientos del eje. Este es el diseño más simple y rígido, ideal para familias de piezas con espaciado de características consistente. Los diseños de paso variable permiten ajustar la distancia entre los dos husillos, ya sea manualmente o bajo control CNC, para adaptarse a diferentes espacios entre piezas y diseños de accesorios. Algunos centros de mecanizado CNC de doble husillo avanzados montan cada husillo en ejes totalmente independientes, lo que le da a cada husillo su propio recorrido X, Y y Z y permite operaciones completamente diferentes en piezas ubicadas en cualquier lugar dentro de sus respectivos entornos de trabajo.

Centros de mecanizado verticales y horizontales de doble husillo

Así como los centros de mecanizado de un solo husillo vienen en configuraciones verticales (VMC) y horizontales (HMC), las máquinas de doble husillo están disponibles en ambas orientaciones, y la elección entre ellas tiene las mismas implicaciones que para las máquinas de un solo husillo, amplificadas por la complejidad adicional de dos husillos.

Centros de mecanizado verticales de doble husillo

En un centro de mecanizado vertical de doble husillo, ambos husillos apuntan hacia abajo y las piezas de trabajo se fijan sobre una mesa horizontal debajo. Esta configuración es intuitiva para operadores familiarizados con VMC convencionales y es adecuada para piezas planas o prismáticas que solo necesitan mecanizado desde la cara superior. Los dos husillos suelen estar dispuestos uno al lado del otro a lo largo del eje X, y la disposición de paso fijo es la más común. La evacuación de virutas es menos favorable que en las configuraciones horizontales porque las virutas caen sobre la pieza de trabajo y el dispositivo, lo que requiere más atención a la dirección del refrigerante y al diseño del dispositivo para evitar que las virutas se amontonen en áreas críticas.

Centros de mecanizado horizontales de doble husillo

Un centro de mecanizado horizontal de doble husillo posiciona ambos husillos horizontalmente, apuntando a piezas de trabajo montadas en caras de paletas verticales. La orientación horizontal tiene una ventaja natural en la caída de virutas: la gravedad aleja las virutas de la zona de corte y las lleva al transportador de virutas, lo cual es particularmente importante en la producción de gran volumen donde los tiempos de ciclo son cortos y la gestión de virutas afecta directamente la calidad de la superficie y la vida útil de la herramienta. Las máquinas horizontales de doble husillo son la configuración dominante en el mecanizado de sistemas de propulsión de automóviles, donde se producen bloques de motor, culatas, carcasas de transmisión y componentes similares en volúmenes extremadamente altos con tolerancias estrictas.

Aumentos reales de productividad: lo que realmente se obtiene

La duplicación teórica de la producción de un centro de mecanizado de dos husillos parece convincente, pero las ganancias de productividad en el mundo real dependen en gran medida de cómo se aplica, programa e integra la máquina. Aquí hay un desglose honesto de dónde provienen las ganancias y dónde están las limitaciones.

Tiempo de ciclo y rendimiento

Cuando ambos husillos funcionan completamente sincronizados en piezas idénticas, el tiempo de corte productivo es idéntico al de una máquina de un solo husillo. La ganancia es puramente de rendimiento: se completan dos piezas por ciclo en lugar de una, por lo que el número de piezas producidas por turno se duplica mientras el tiempo de funcionamiento de la máquina permanece igual. Para una pieza con un ciclo de 4 minutos, una máquina de un solo husillo produce 15 piezas por hora. El mismo ciclo en una máquina de doble husillo produce 30 piezas por hora desde el mismo espacio y con la misma atención del operador.

Reducción del tiempo no productivo

Más allá del tiempo de ciclo bruto, los centros de mecanizado de doble husillo reducen la proporción de tiempo no productivo (configuración, carga, descarga, sondeo) en relación con la cantidad de piezas producidas. Cargar dos piezas de trabajo en un dispositivo doble lleva sólo un poco más de tiempo que cargar una, por lo que el tiempo de carga por pieza se reduce aproximadamente a la mitad. Los cambios de herramientas, los ciclos de sondeo y los cambios de paletas se amortizan de manera similar en dos partes en lugar de una, lo que mejora significativamente la efectividad general del equipo (OEE) en entornos de alta mezcla y volumen medio a alto.

Donde las ganancias son limitadas

No todas las operaciones se benefician por igual. Si un husillo finaliza su operación significativamente más rápido que el otro (debido a diferentes profundidades de corte, complejidad de las características o longitud de la trayectoria de la herramienta), el husillo más rápido permanece inactivo esperando que el otro se complete antes de que el ciclo pueda finalizar y se puedan descargar las piezas. Este problema de "ciclo desequilibrado" reduce la ganancia de rendimiento efectivo por debajo del doble teórico. Lograr ciclos equilibrados requiere una planificación cuidadosa del proceso, a veces redistribuyendo funciones entre los dos husillos o ajustando los parámetros de corte para igualar los tiempos de los ciclos. Para piezas con distribuciones de características altamente asimétricas, el beneficio del mecanizado de doble husillo puede ser limitado a menos que la máquina admita un funcionamiento totalmente independiente.

Industrias y aplicaciones en las que sobresalen las máquinas de doble husillo

Los centros de mecanizado de doble husillo no son una solución universal: ofrecen el mayor valor en escenarios de producción específicos. Estas son las industrias y tipos de piezas en las que demuestran consistentemente un fuerte retorno de la inversión:

• Componentes del sistema de propulsión automotriz: Los bloques de motor, las culatas de cilindros, las tapas de cojinetes del cigüeñal, las bielas, las carcasas de transmisión y las cajas de diferencial son piezas de gran volumen y geométricamente consistentes que son ideales para el procesamiento sincronizado de doble husillo. Los principales proveedores de nivel 1 y las líneas de mecanizado OEM dependen en gran medida de los centros de mecanizado horizontales de doble husillo para estos componentes.
• Hidráulica y neumática: Los cuerpos de válvulas, los bloques de colectores, las tapas de los extremos de los cilindros y las carcasas de las bombas suelen ser piezas prismáticas mecanizadas en volúmenes medianos a altos con geometrías consistentes, una combinación perfecta para los VMC de doble husillo con automatización de paletas.
• Componentes del dispositivo médico: Los componentes de implantes ortopédicos, cuerpos de instrumentos quirúrgicos y carcasas de dispositivos implantables suelen ser piezas pequeñas y de precisión producidas en volúmenes moderados a partir de titanio o acero inoxidable. El mecanizado de doble husillo reduce significativamente el coste por pieza en estas aplicaciones de alto valor y sensibles a los costes.
• Componentes estructurales aeroespaciales: Los soportes, accesorios, nervaduras y componentes de sujetadores producidos en aluminio o titanio se benefician del procesamiento con doble husillo cuando los volúmenes anuales son suficientes para justificar una fijación dedicada para ambos husillos.
• Cajas para electrónica de consumo: Las carcasas de aluminio, los disipadores de calor y los marcos estructurales para productos electrónicos se producen en volúmenes muy grandes con una geometría consistente, lo que los hace adecuados para VMC de doble husillo integrados en líneas de producción automatizadas.
• Mecanizado por contrato general: Los talleres que producen pedidos recurrentes de la misma familia de piezas se benefician de las máquinas de doble husillo cuando un grupo central de piezas puede funcionar de forma suficientemente consistente como para justificar la inversión en accesorios necesaria para una producción doble.

Especificaciones clave para comparar al evaluar centros de mecanizado de doble husillo

Al comparar centros de mecanizado CNC de doble husillo de diferentes fabricantes, un conjunto estándar de especificaciones define el rendimiento, la capacidad y la idoneidad para su aplicación. Esto es lo que significa cada especificación en términos prácticos:

Consideraciones sobre herramientas y accesorios para el mecanizado con dos husillos

Los requisitos de herramientas y accesorios para un centro de mecanizado de doble husillo son más complicados que los de una máquina de un solo husillo, y subestimar esta inversión es un error común que retrasa la recuperación de la inversión de la propia máquina.

Juegos de herramientas combinados

Cuando se ejecuta en modo sincronizado, ambos husillos ejecutan las mismas trayectorias de herramientas utilizando las mismas herramientas. Para lograr coherencia dimensional entre las dos piezas, las herramientas de corte en cada husillo deben coincidir: las mismas calidades de plaquita, la misma geometría de herramienta, la misma tolerancia de descentramiento e, idealmente, la misma etapa de vida útil de la herramienta. Una herramienta desgastada en el husillo 1 y una herramienta nueva en el husillo 2 producirán piezas con diferentes acabados superficiales y resultados dimensionales. La gestión disciplinada de las herramientas, incluido el reemplazo de herramientas emparejadas y el uso consistente del preestablecido, es esencial para mantener la calidad de las piezas en la producción de doble husillo.

Accesorios duales y diseño de paletas

Para operar dos piezas simultáneamente se requieren dos juegos de sujeción de piezas: ya sea dos fijaciones independientes en una sola paleta o dos paletas separadas cargadas en un sistema de cambiador de paletas. El diseño del dispositivo debe ubicar con precisión cada pieza de trabajo en el espacio correcto para que coincida con el paso del husillo, mantener las piezas rígidamente contra las fuerzas de corte de ambos husillos simultáneamente y permitir una carga y descarga fácil y repetible. Los sistemas de fijaciones modulares de proveedores como Schunk, Lang, Vischer & Bolli o Jergens se utilizan habitualmente porque permiten una rápida adaptación a diferentes familias de piezas sin necesidad de crear fijaciones dedicadas desde cero para cada trabajo.

Revistas de herramientas compartidas versus independientes

Algunos centros de mecanizado de doble husillo comparten un único almacén de herramientas entre ambos husillos, y el cambiador de herramientas es responsable de enrutar las herramientas al husillo correcto. Esto simplifica el hardware del cargador, pero puede crear cuellos de botella durante los cambios de herramienta si ambos husillos necesitan cambiar de herramienta simultáneamente. Las máquinas con cargadores independientes, uno para cada husillo, eliminan esta restricción y permiten cambios de herramienta totalmente asíncronos, lo cual es particularmente importante en el modo de funcionamiento independiente donde los dos husillos pueden estar en diferentes puntos de sus respectivos programas.

Análisis de costos: ¿Vale la pena invertir en un centro de mecanizado de doble husillo?

Un centro de mecanizado CNC de doble husillo suele costar entre un 30 y un 70 % más que una máquina comparable de un solo husillo, según la configuración, la independencia del husillo y la integración de la automatización. La justificación de esa prima debe basarse en un análisis realista de sus requisitos de producción, no sólo en el multiplicador de rendimiento teórico.

• Umbral de volumen: La inversión en accesorios, el tiempo de programación y la ingeniería de procesos necesarios para ejecutar piezas dobles solo se amortizan por encima de un cierto volumen anual. Como pauta aproximada, es posible que las piezas que se fabrican con menos de 500 a 1000 piezas por año no generen ahorros suficientes para justificar la complejidad adicional. Las piezas de gran volumen que fabrican decenas de miles de piezas al año son fuertes candidatas.
• Ahorro de espacio: Una máquina de doble husillo que produce 30 piezas por hora ocupa mucho menos espacio que dos máquinas de un solo husillo que producen el mismo rendimiento. En instalaciones donde el espacio es una limitación, esto por sí solo puede justificar la inversión.
• Reducción de mano de obra: Un operador puede administrar una máquina de doble husillo en lugar de supervisar dos máquinas separadas, lo que reduce directamente el costo de mano de obra por pieza y libera a los operadores para actividades de valor agregado.
• Eficiencia energética: Hacer funcionar una máquina de doble husillo consume menos energía total que dos máquinas de un solo husillo con una producción equivalente porque el arranque del husillo, las bombas de refrigerante, los transportadores de virutas y los sistemas de control se comparten.
• Período de recuperación: Para aplicaciones bien adaptadas, los períodos de recuperación de la inversión de 18 a 36 meses son realistas cuando la máquina funciona dos o tres turnos por día. Una mala adaptación de piezas de máquina, una baja utilización o frecuentes cambios de trabajo pueden retrasar la recuperación de la inversión mucho más allá de los cinco años.

Fabricantes líderes de centros de mecanizado de doble husillo

Varios fabricantes de máquinas herramienta se han ganado una sólida reputación en el mercado de los centros de mecanizado de doble husillo, cada uno con distintas fortalezas en términos de opciones de configuración, niveles de precisión e industrias objetivo. Al evaluar a los proveedores, considere no sólo las especificaciones de la máquina sino también la disponibilidad de soporte de ingeniería de aplicaciones, repuestos y servicio local.

• Grupo Quirón (Alemania): Se especializa en centros de mecanizado vertical de doble husillo de alta velocidad con configuraciones de paso fijo y variable, ampliamente utilizados en aplicaciones automotrices y médicas. Conocido por tiempos de cambio de herramientas muy rápidos y alta precisión.
• Mazak (Japón/Estados Unidos): Ofrece configuraciones de doble husillo en sus series VARIAXIS y HCN, con una sólida capacidad CNC multicanal y opciones de automatización de paletas para sistemas de fabricación flexibles.
• Makino (Japón): Los centros de mecanizado horizontales de la serie A con opciones de doble husillo son máquinas de referencia para el mecanizado de sistemas de propulsión de automóviles, conocidos por su rigidez, estabilidad térmica y precisión.
• Grob Systems (Alemania/EE.UU.): Produce centros de mecanizado de 4 y 5 ejes de doble husillo altamente especializados para componentes aeroespaciales estructurales y de sistemas de propulsión, con una profunda integración en sistemas de líneas de transferencia automatizadas.
• Industrias Brother (Japón): Los centros de roscado de doble husillo y los VMC compactos de la serie Speedio son populares para el mecanizado de piezas pequeñas de alta velocidad en la fabricación de componentes electrónicos y de precisión.
• Doosan (Corea del Sur): Ofrece centros de mecanizado horizontales de doble husillo en las series DNM y DCM, lo que proporciona una opción rentable para aplicaciones industriales generales y automotrices de volumen medio.
